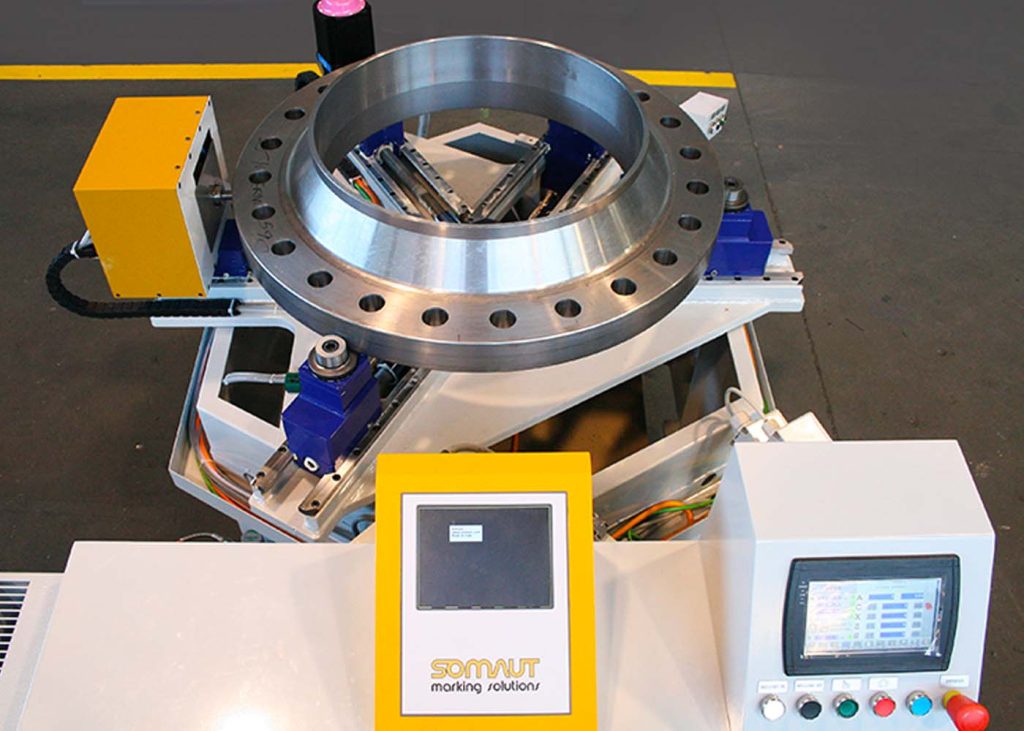

Impostazione: sistema di presa e riferimento del pezzo del tipo autocentrante con riferimento al centro del medesimo, sistema di marcatura con il pezzo in rotazione a step controllati.

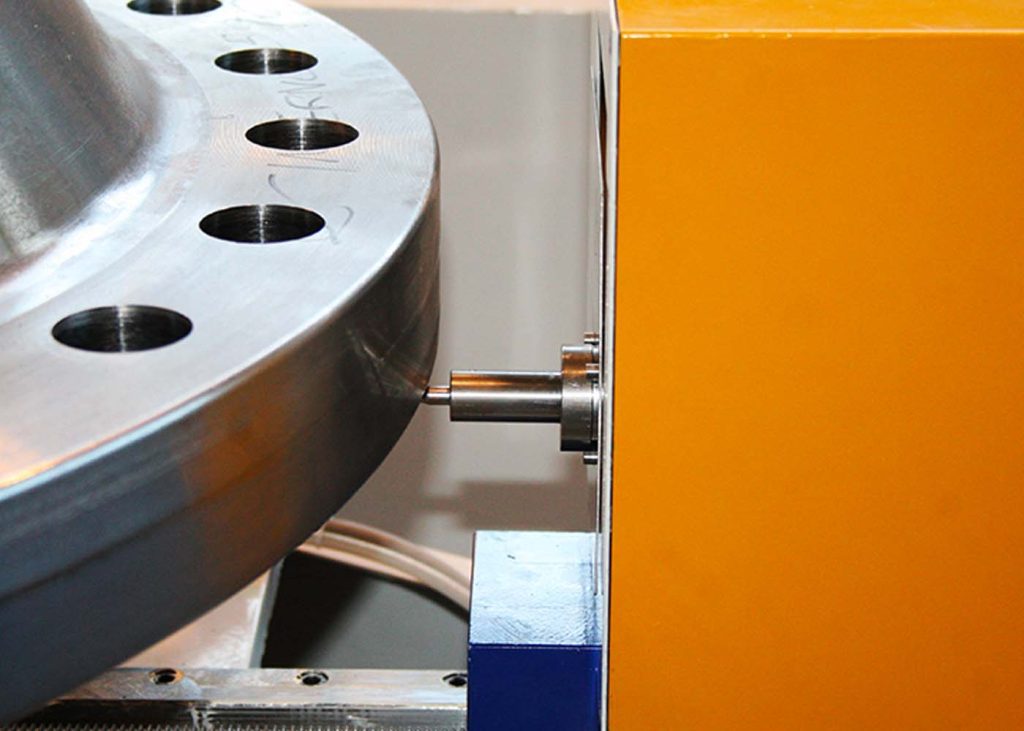

Marcatura tramite testa a percussione in movimento su 2 assi coordinati nel campo 80×50 mm 80mm orizzontali (una riga di caratteri) e 50mm verticali (più righe di caratteri).
Un terzo asse di posizionamento angolare consente di aggiungere tanti passi di n. mm, sino al raggiungimento della lunghezza necessaria della riga contenente l’intera scritta, questo sino al limite dei 350 gradi utilizzabili sulla circonferenza del pezzo, dopodiché se necessario è possibile scrivere su un livello diverso ulteriori righe sino al limite di n. righe nel campo di 50 mm totali.
Tutto il sistema è si auto adegua alle variazioni predisponendo il sistema di presa in funzione del diametro dichiarato del pezzo, e la testa di marcatura sulla posizione radiale conseguente.
La gestione delle tipologie di marcatura è possibile in più modi, realizzazione della stringa direttamente attraverso la tastiera presente sulla macchina, selezione di una stringa precedentemente realizzata residente nella memoria della macchina marcatrice, massima capacita della memoria 99 stringhe .
Oppure invio tramite porta seriale di una stringa realizzata altrove, con l’ausilio di supporti diversi (esempio pc portatili, lettori di codici a barre e postazione in ufficio ).
All’operatore, o al supervisore di eventuali linee di produzione automatica viene affidato il solo compito di indicare la dimensione del pezzo da marcare e la scelta della stringa da punzonare sul pezzo stesso.
| CARATTERISTICHE PRINCIPALI |
|---|
|
Diametro di marcatura mm 120 - 400 |
|
Diametro di marcatura mm 200 - 600 - Modello AM1 |
|
Diametro di marcatura mm 200 - 900 - Modello AM2 |
|
Diametro di marcatura mm 200 - 900 - Modello AM3 |
|
Diametro di marcatura mm 500 - 2000 - Modello AM4 |
|
Diametro di marcatura mm 500 < 2000 Modello AM5 |
Dimensione dei caratteri aggiustabili all’esigenza.
Dispositivo di svasatura dei fori
(Opzionale integrato alla macchina di marcatura)

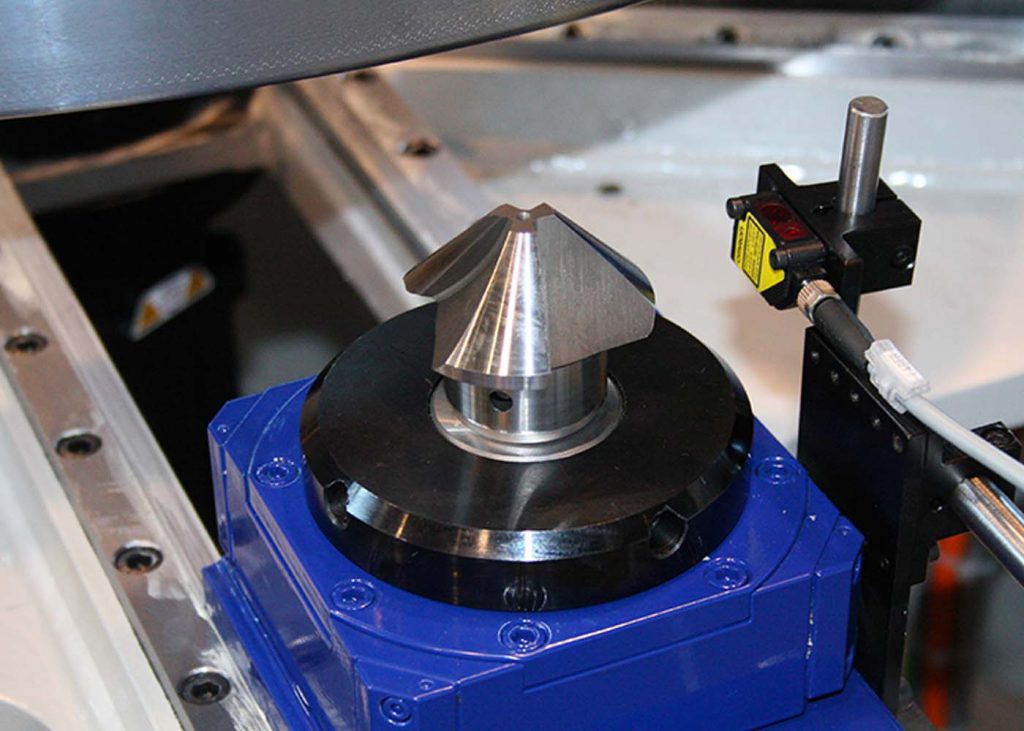

Il gruppo è costituito da un mandrino portautensile rotante su cuscinetti azionato da motore controllato per la regolazione della velocità di taglio dell’utensile che a seconda della dimensione può essere in acciaio superrapido (fori inferiori a 45 mm) o a inserti in metallo duro per fori oltre 45 mm.
Il mandrino è in movimento su due assi controllati azionati da servomotore e vite a ricircolo di sfere, un asse orizzontale utilizzato per il posizionamento sul centro fori del pezzo in svasatura, un asse verticale utilizzato per l’operazione di svasatura che avviene nella parte inferiore del pezzo, con movimento dal basso verso l’alto.
Le necessarie divisioni in funzione del numero di fori da svasare vengono eseguite dal medesimo asse utilizzato in fase di marcatura.
Il sistema degli assi controllati e la possibilità di introdurre i parametri dell’utensile (dimensioni velocità di taglio ecc. abbinati a parametri del pezzo nr. fori diametro dei fori grandezza della svasatura ecc) fa si che anche per questa operazione non sono necessarie regolazioni di nessun tipo basta introdurre i dati previsti e l’operazione viene eseguita in automatico dopo la marcatura del pezzo in macchina.
| CARATTERISTICHE PRINCIPALI |
|---|
|
Foro massimo previsto in svasatura mm 40 - Modello AM1 |
|
Foro massimo previsto in svasatura mm 50 - Modello AM2 |
|
Foro massimo previsto in svasatura mm 60 - Modello AM3 |
|
Foro massimo previsto in svasatura mm 80 - Modello AM4 |
Sistema integrato per lettore barcode e gestione dati
(Opzionale integrato alla macchina di marcatura)
Lettore di codice a barre con software integrato per la decodifica e conversione in stringa che la macchina andrà a riportare sul pezzo con l’invio di ciclo start.
Con questa opzione la macchina può operare anche in totale assenza di supporti informatici esterni
Basta disporre di etichette con codice a barre da far leggere all’apposito lettore per realizzare in automatico la stringa di marcatura, questo in abbinamento al sistema di gestione di tutta la macchina.
Consente l’impiego della stessa anche per marcare pezzi unitari di dimensioni e tipologia diversi.
